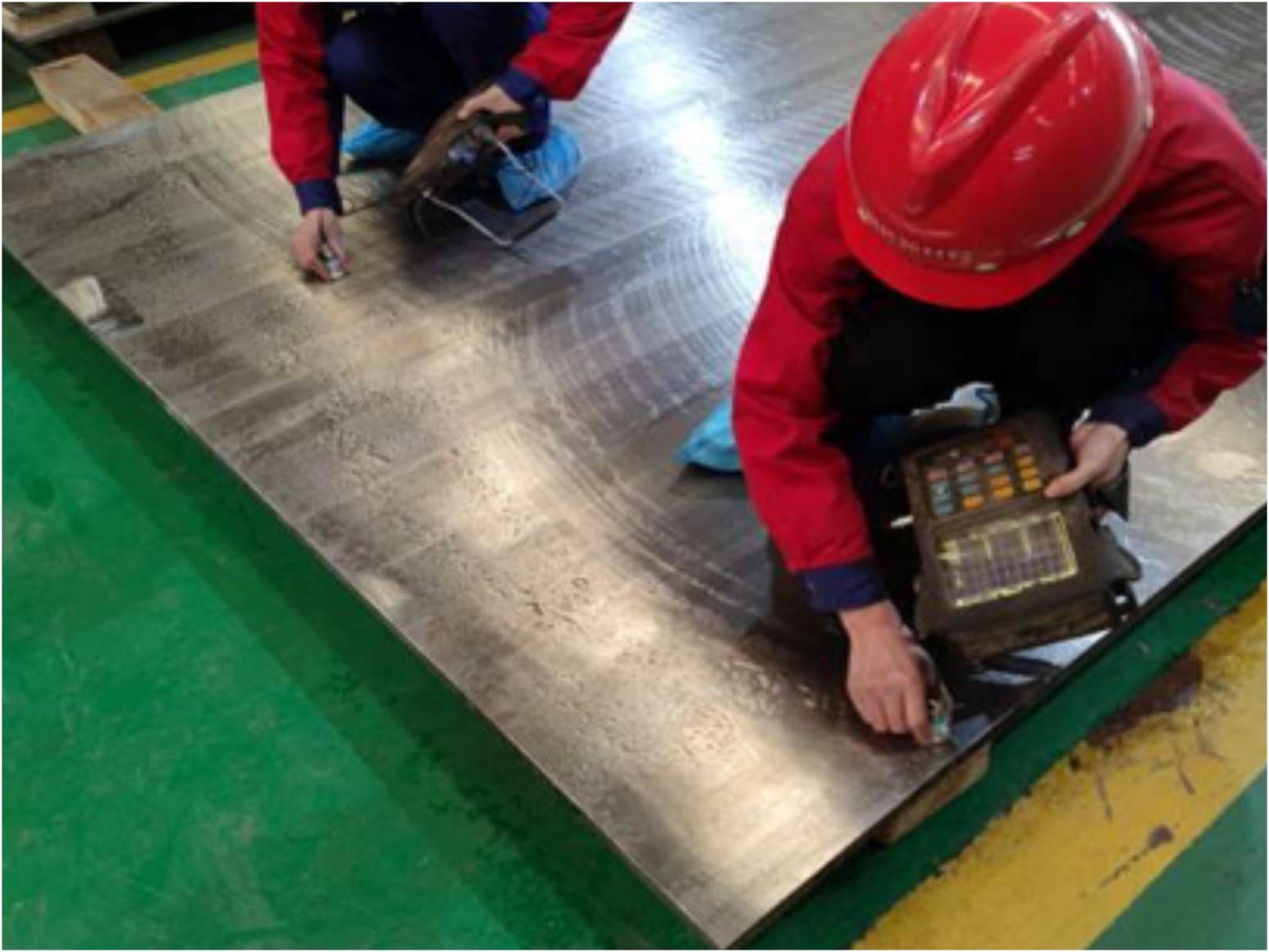

一、钛钢复合板制造方法

一般复合钢板的制造方法有：填充金属钢锭轧制法、爆炸复合法、轧制压接法、堆焊法等。考虑到钛的特性，工业上常采用爆炸复合法或轧制压接法，而实际的生产方法则包括①爆炸复合法，轧制压接法又包括②厚板轧制法③与连续热轧法。爆炸复合法通常是在常温下进行的，轧制压接法是将板组装、加热轧制。

1.爆炸复合法
爆炸复合法的要点:首先将欲压接的2张金属板之间保持一定间隔放置,在其上面再放上适量炸药。由炸药的一端起爆，爆炸速度每秒数千米，凭借该爆发能钛板从基材钢板的角度碰撞。在该碰撞点基材钢板与钛板因非常大的变形速度与超高压下显示出流体行为，两金属表面的氧化膜、气体吸附层作为金属喷流而排除掉，干净的面与面之间的接合就在瞬间完成，称之为冷接合。  采用该法制造的钛钢复合板可继续热轧至板厚为4mm，所以又称为爆炸复合法。

2.厚板轧制法
厚板轧制法最初将钛板（复合材）与钢板（基材）以嵌入式的板坯组装。这时，在钛板与钢材之间放入合适的中间嵌入材，再在高真空下采用电子束焊接。最后放入加热炉加热后，在厚板轧机上强压轧到所要求的厚度，这样钛板与钢板则真正接合了。最后将外围切割，分离为2张板。

3.连续热轧法
连续热轧法与厚板轧制法基本相同，所不同的是2张板中间加入的是钢板，在大气下进行电弧焊接，最后在连续热轧机上连续轧至所要求的厚度，以带卷形式取出。最后将外围切割，分离为2张板。
